Instalación de Sistemas Fotovoltaicos Residenciales

La implementación de sistemas fotovoltaicos residenciales consiste en la instalación de un conjunto de componentes que convierten la luz solar directamente en electricidad para el consumo de una vivienda. A diferencia de los sistemas solares térmicos que calientan agua, los sistemas fotovoltaicos generan energía eléctrica que puede ser utilizada para alimentar electrodomésticos, iluminación y otros dispositivos eléctricos, e incluso inyectar excedentes a la red eléctrica.

Aquí te detallo los componentes clave y el proceso general de implementación:

Componentes Principales

Paneles Solares Fotovoltaicos (Módulos FV):
- Son el componente principal que capta la luz solar. Cada panel está compuesto por celdas fotovoltaicas (generalmente de silicio) que, al recibir la luz del sol, generan corriente continua (DC).

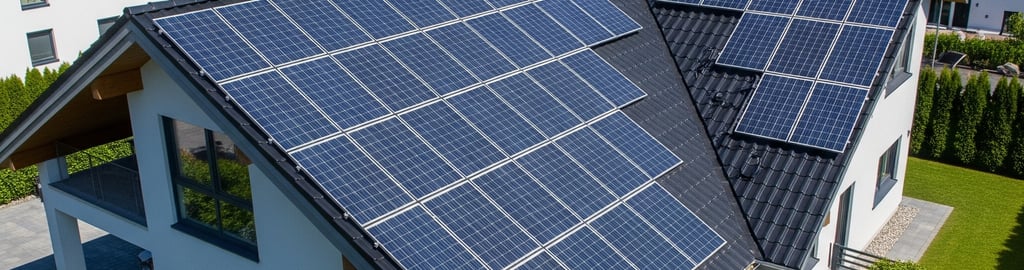

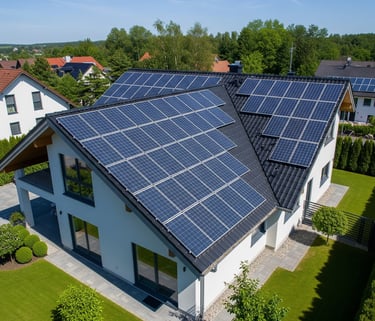

- Se instalan típicamente en el tejado de la vivienda o en estructuras elevadas en el suelo, buscando la mayor exposición solar posible (orientación al sur en el hemisferio norte, al norte en el hemisferio sur, y una inclinación adecuada).
Inversor:
- Convierte la corriente continua (DC) generada por los paneles solares en corriente alterna (AC), que es el tipo de electricidad que utilizan la mayoría de los electrodomésticos y la red eléctrica.
- Existen diferentes tipos de inversores:
  - Inversor central: Un solo inversor para todos los paneles.
  - Microinversores: Un inversor por cada panel, lo que optimiza el rendimiento individual de cada panel y permite monitoreo a nivel de módulo.
  - Optimizadores de potencia: Dispositivos que se colocan en cada panel y trabajan en conjunto con un inversor central para mejorar la eficiencia.
Estructuras de Soporte (Racks):
- Soportan y fijan los paneles solares de forma segura al tejado o al suelo, garantizando la inclinación y orientación óptimas. Deben ser resistentes a las condiciones climáticas (viento, nieve, etc.).
Cableado y Protecciones Eléctricas:
- Incluye todo el cableado necesario para conectar los paneles entre sí, con el inversor y con el cuadro eléctrico de la vivienda.
- Se instalan fusibles, interruptores de circuito y protectores contra sobretensiones para garantizar la seguridad del sistema y de la vivienda.
Medidor Bidireccional (en sistemas conectados a la red):
- Si el sistema está conectado a la red eléctrica (on-grid), este medidor registra tanto la electricidad consumida de la red como la electricidad generada por el sistema fotovoltaico e inyectada a la red. Esto permite el net metering (medición neta), donde los excedentes de energía se descuentan del consumo.
Sistema de Monitoreo:
- Permite al propietario y al instalador supervisar el rendimiento del sistema en tiempo real, incluyendo la producción de energía, el consumo y posibles fallos.
Baterías (en sistemas con almacenamiento):
- Opcionales en sistemas residenciales. Permiten almacenar la energía eléctrica generada en exceso durante el día para ser utilizada durante la noche o en periodos de baja producción solar, o en caso de cortes de energía (backup). Son esenciales en sistemas off-grid (aislados de la red).

Tipos de Sistemas Fotovoltaicos Residenciales

Sistemas Conectados a la Red (On-Grid/Grid-Tied):
- Son los más comunes. La vivienda sigue conectada a la red eléctrica. La energía solar se consume directamente y los excedentes se inyectan a la red (Net Metering). Cuando la producción solar es insuficiente, la energía se toma de la red. No proporcionan energía durante un apagón si no tienen baterías de respaldo específicas.
Sistemas Aislados de la Red (Off-Grid):
- No están conectados a la red eléctrica y son completamente autónomos. Requieren baterías para almacenar la energía y un generador de respaldo (diésel, propano, etc.) para periodos prolongados de baja producción solar. Son comunes en zonas remotas sin acceso a la red.
Sistemas Híbridos:
- Combinan lo mejor de ambos mundos: están conectados a la red pero también incluyen almacenamiento de baterías. Esto permite aprovechar el net metering y, al mismo tiempo, tener un respaldo de energía durante cortes o para optimizar el autoconsumo.

Proceso de Implementación

Evaluación y Diseño:
- Un ingeniero o instalador evalúa la estructura del tejado, la orientación, la inclinación, las sombras existentes, el consumo eléctrico actual de la vivienda y los objetivos del propietario.
- Se diseña un sistema a medida, determinando el tamaño (potencia en kWp) de los paneles, el tipo de inversor y la necesidad de baterías.
Permisos y Trámites:
- Se gestionan los permisos necesarios con las autoridades locales (alcaldías) y con la compañía eléctrica local (ej. Enel Codensa en Bogotá). Esto incluye estudios de interconexión y la aprobación para el net metering si aplica.
Instalación Física:
- Se montan las estructuras de soporte en el tejado.
- Se instalan los paneles solares sobre las estructuras.
- Se instala el inversor en un lugar adecuado (generalmente cerca del cuadro eléctrico).
- Se realiza todo el cableado DC y AC, conectando los paneles al inversor y el inversor al cuadro eléctrico de la vivienda.
- Se instalan las protecciones eléctricas y, si aplica, las baterías.
Conexión a la Red y Puesta en Marcha:
- La compañía eléctrica instala el medidor bidireccional (si aplica) y aprueba la conexión a la red.
- Se realiza la puesta en marcha del sistema, verificando su correcto funcionamiento y la producción de energía.
Monitoreo y Mantenimiento:
- Se configura el sistema de monitoreo.
- Se realizan inspecciones y limpiezas periódicas de los paneles para asegurar el máximo rendimiento.

Beneficios

Ahorro en la factura eléctrica: Reduce o elimina la dependencia de la red, generando ahorros significativos a largo plazo.
Sostenibilidad y medio ambiente: Reduce la huella de carbono al utilizar una fuente de energía limpia y renovable.
Valor de la propiedad: Aumenta el valor de la vivienda y la hace más atractiva para posibles compradores.
Independencia energética: Mayor autonomía frente a los aumentos de tarifas eléctricas y, en sistemas con baterías, protección contra cortes de energía.
Incentivos: En muchos lugares, existen subsidios, créditos fiscales o programas de net metering que hacen la inversión más atractiva.
